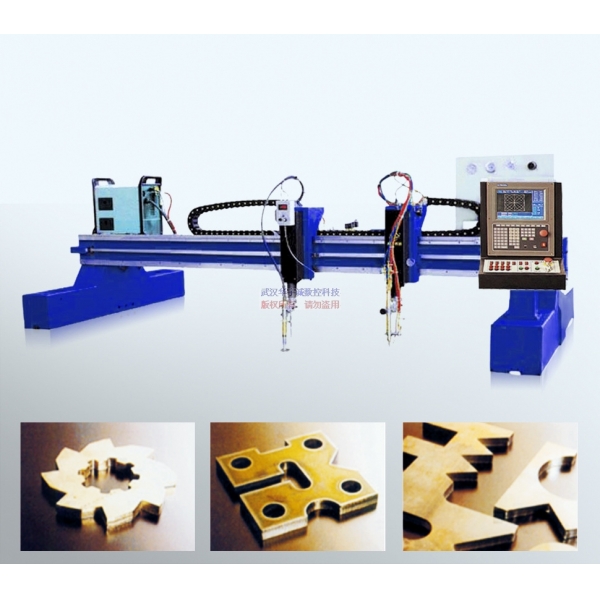

YC-4000B型　龍門式數控等離子切割機

   是針對金屬板材下料的數控設備。能實現對各種金屬材料按任意圖形的下料切割。割口粗糙度可達25（▽2），切割后的割口面一般情況下不需要進行表面加工。具有自動化程度高、使用方便、精度高、可靠性高、操作、維護非常簡便等優點，廣泛適用于各種機械制造業中作金屬板材的下料切割。配10.4″VGA彩色液晶顯示器，系統帶自動診斷功能。該型數控切割機為龍門式結構，橫向跨度有3m、4m、5m、6m等多種規格，均采用雙邊伺服驅動，切割方式為火焰與等離子兩用，帶自動點火及自動調高裝置。縱向?qū)к夐L度每節2m,可按用戶要求配置加長導軌及加寬橫梁跨距；還可根據用戶要求配置多把割炬或異型切割和抽條切割兩用。基本配置為：斯達特SH-2200H數控系統，外形尺寸4*6米，有效切割3.2*10.5米，兩把數控割炬（2把火焰割炬或1把火焰+1把等離子割炬），均帶自動點火及自動調高裝置，進口雙軸芯直線導軌、雙邊伺服驅動。

產品型號及技術參數：

產品主要特點：

   1.橫梁：采用方管對焊結構，具有剛性好，精度高，自重輕，慣量小的特點。

   2.縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以非常完美的保證運行的精度和平衡度；

   3.縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度使整機在運動中保持穩定的導向。

   4.驅動系統為國產步進驅動，根據用戶需要可選進口日本松下交流伺服驅動/國產伺服驅動，是整機更加平穩運行，速度變速范圍更寬，加速時間短；

   5.升降體采用鋁合金結構體，升降導向采用直線導軌，升降提升采用滾珠絲杠提升；

   6.簡單易用的自動編程系統，使數控編程不再復雜，輕而易舉；

   7.數控控制系統采用斯達特控制系統，具有穩定性和抗干擾能力。

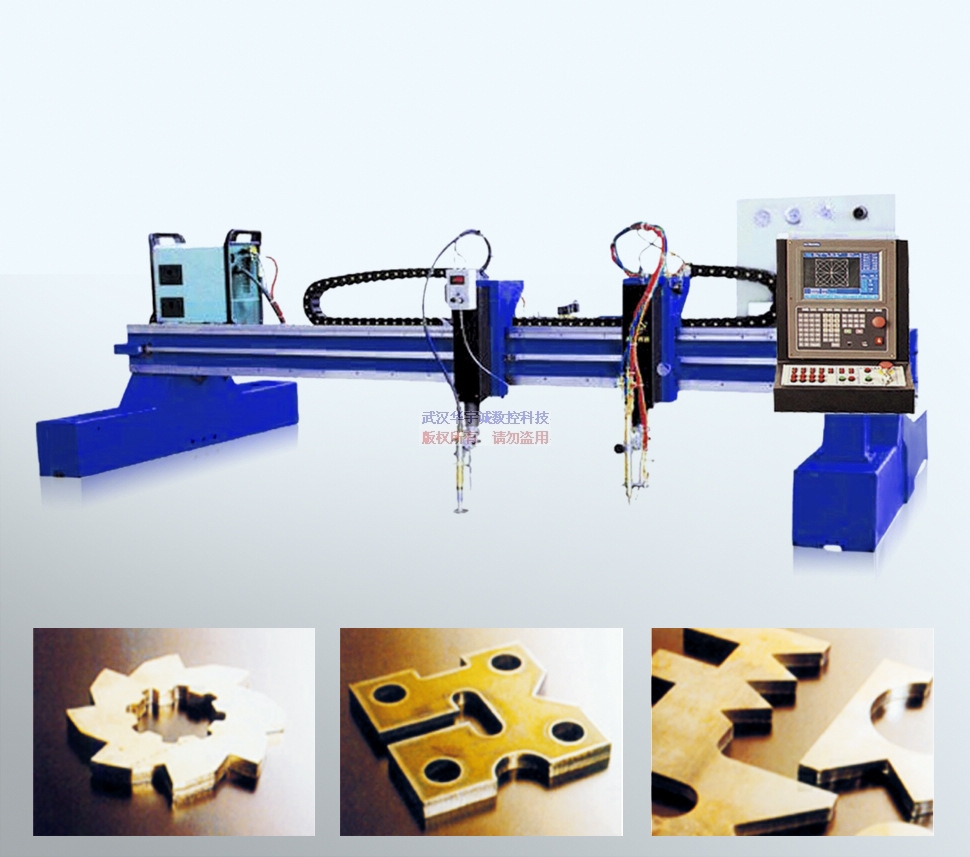

設備現場切割及切割工件

服務承諾：機器運抵需方處，在確定需方具備安裝條件的情況下，供方立即派員到現場進行安裝、調試。

人員培訓：供方在現場免費為需方培訓操作和維修人員。

質 保 期：質保期自安裝調試驗收完畢之日算起，設備質保期為1年，質保期后，提供設備終身技術支持服務。在質保期內，如因產品質量本身的質量原因引起的任何缺陷，均有供方負責解決，所有費用均有供方承擔，同時雙方協商適度延長質保時間。

售后服務：機器出現故障，供方在接到反映后在2小時內給予乙方技術解決方案，如用戶不能自行解決，供方技術人員必須在48小時內趕到現場排除故障。

設備驗收：設備在需方安裝調試完畢后，由供、需雙方共同對設備進行交機驗收。

驗收標準：機械行業標準JB/T5102-99《坐標式氣割機》，JB/T10045.3-1999《熱切割氣割質量和尺寸偏差》
